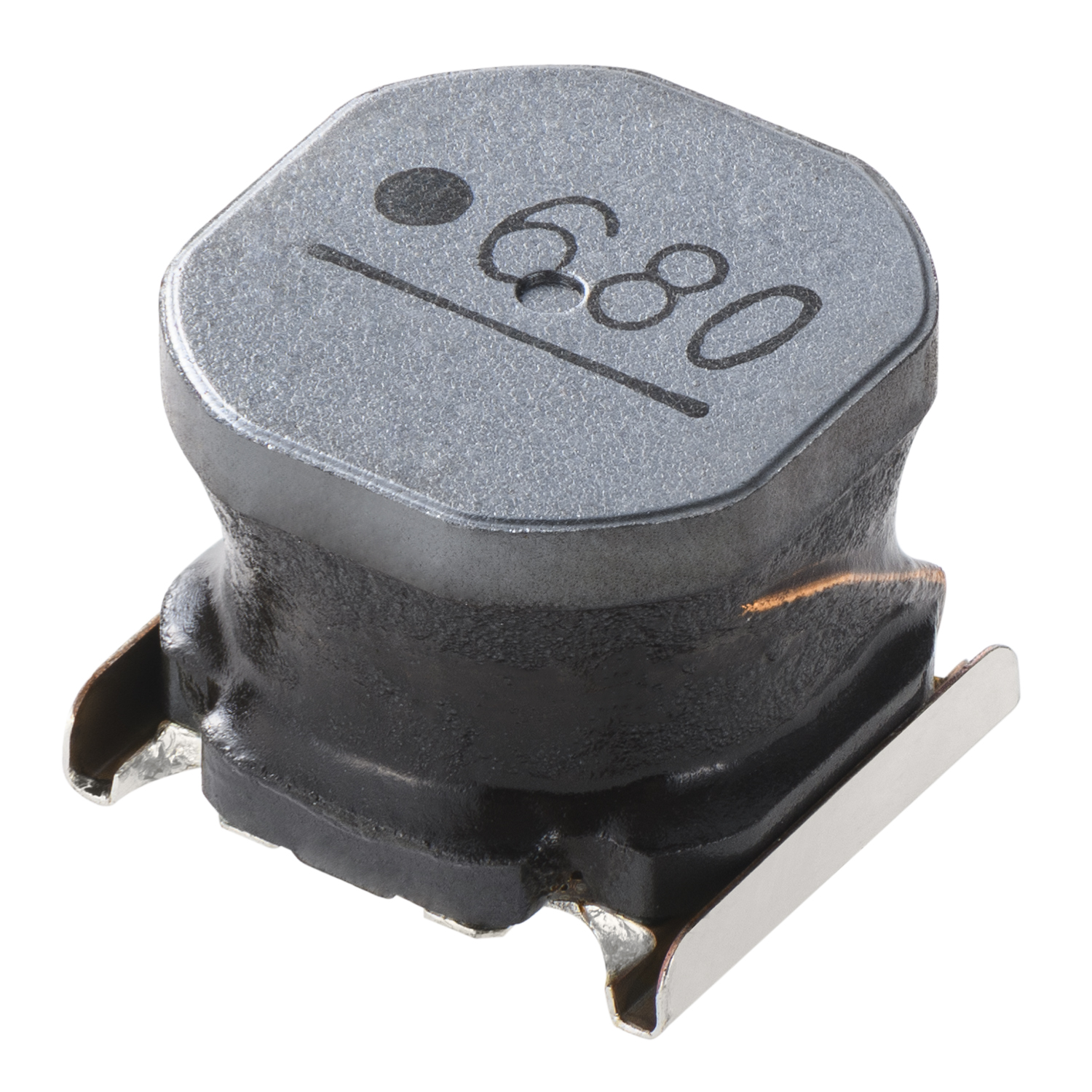

貼片電感作為電子電路中的關鍵元件，主要用于濾波、儲能、抑制電磁干擾等，但在使用過程中可能因多種因素出現故障。以下是常見的故障類型及其原因分析：

1. 開路故障

表現：電感完全失去導通能力，電路無法正常工作。

原因：

焊接問題：焊接溫度過高或時間過長導致線圈燒毀，或焊接不良(如虛焊)導致接觸斷開。

機械應力：電路板彎曲、振動或外力沖擊導致線圈斷裂。

過流或過壓：電流或電壓超過額定值，引發線圈熔斷或絕緣層擊穿。

材料老化：長期高溫環境加速線圈絕緣材料老化，最終開裂。

2. 短路故障

表現：電感兩端電阻接近零，導致電流異常增大或電路功能失效。

原因：

絕緣失效：線圈間或線圈與磁芯間的絕緣層破損(如因潮濕、腐蝕或機械損傷)。

磁芯飽和：在強磁場或過流情況下，磁芯飽和導致電感量驟降，等效為短路。

制造缺陷：線圈繞制不緊密或磁芯裝配不當，導致層間短路。

3. 電感量變化或失效

表現：電感值偏離標稱值，導致電路性能下降(如濾波效果變差、振蕩頻率偏移)。

原因：

磁芯損傷：磁芯破裂、位移或材料性能退化(如高溫導致磁導率下降)。

線圈變形：機械應力或熱膨脹導致線圈間距變化，影響電感量。

頻率效應：在高頻應用中，寄生電容或趨膚效應可能導致電感量波動。

4. 溫度異常升高

表現：電感表面溫度顯著高于正常范圍，可能伴隨焦糊味或變色。

原因：

過載：電流超過額定值，導致銅損(I2R)增加。

鐵損：磁芯在高頻交變磁場中產生渦流損耗或磁滯損耗。

散熱不良：電路板布局不合理或環境溫度過高，影響熱量散發。

5. 機械損傷

表現：電感外觀破損(如引腳斷裂、磁芯脫落)，導致接觸不良或完全失效。

原因：

安裝不當：貼片過程中機械壓力過大，或回流焊溫度曲線不合理。

外力沖擊：電路板運輸、組裝或使用過程中受到碰撞。

6. 參數漂移

表現：電感值隨時間緩慢變化，影響電路長期穩定性。

原因：

環境因素：濕度、溫度或化學腐蝕導致材料性能變化。

老化效應：長期使用后，線圈絕緣材料或磁芯性能逐漸退化。

7. 電磁干擾（EMI）問題

表現：電感自身成為噪聲源，影響其他電路或設備。

原因：

布局不當：電感與敏感元件距離過近，或未添加屏蔽層。

寄生參數：高頻下電感的寄生電容與引線電感形成諧振，產生輻射干擾。
