在電子元件的廣闊領域中，貼片電阻以其體積小、重量輕、適應自動化焊接工藝等顯著優勢，成為現代電子電路設計中不可或缺的基礎元件。其中，厚聲貼片電阻2512憑借其獨特的性能特點和廣泛的應用場景，在眾多貼片電阻中脫穎而出，成為工程師們信賴的選擇。

一、厚聲貼片電阻2512的基本特性

厚聲貼片電阻2512.采用標準2512封裝，對應公制尺寸為6.4mm×3.2mm。這一中等規格的封裝設計，既滿足了高密度電路板(PCB)的布局需求，又提供了良好的散熱能力與機械強度，適用于空間受限的應用場景。其額定功率常見為1W，部分型號甚至可達2W或3W，能夠承受較大的電流負載，有效降低過熱風險，延長元件使用壽命。

在阻值范圍方面，厚聲貼片電阻2512覆蓋廣泛，從0Ω(跳線)到數百MΩ不等，滿足多樣化的電路設計需求。精度方面，提供±1%、±5%等多種規格，確保電路信號傳輸?shù)姆€(wěn)定性和可靠性。溫度系數方面，常見為±100ppm/℃，部分超低阻值電阻的溫度系數根據阻值和精度不同，可為±200ppm/℃、±300ppm/℃或±500ppm/℃，適應不同溫度環境下的應用需求。

二、厚聲貼片電阻2512的材質與工藝

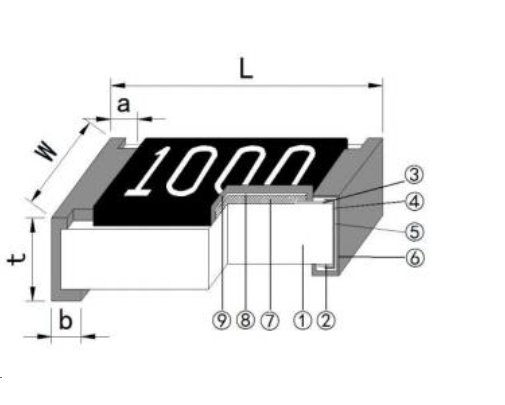

厚聲貼片電阻2512主要采用厚膜技術制造，通過將金屬粉和玻璃鈾粉混合，采用絲網印刷法印在基板上制成。這種工藝使得電阻器具有耐高溫、耐潮濕及溫度系數小的特性，電性能穩定，可靠性高。同時，基于釕系厚膜電阻體，三層端電極(銀/鎳/錫)設計，具備優異的耐腐蝕性與焊接可靠性，符合RoHS環保標準，無鉛工藝兼容，滿足現代電子產品的環保要求。

三、厚聲貼片電阻2512的應用場景

1. 電源管理領域

在電源模塊、開關電源、DC-DC轉換器等設備中，厚聲貼片電阻2512常作為電流檢測電阻使用。其低阻值與穩定溫度系數，使得它能夠?qū)㈦娏餍盘栟D(zhuǎn)換為可精確測量的電壓信號，幫助控制電路實現過流保護、負載監測和功率調節，確保電源的穩定高效輸出。例如，在服務器電源和通信基站電源中，厚聲貼片電阻2512對于維持電壓穩定和防止元件過載至關重要。

2. 汽車電子領域

汽車電子系統對可靠性和精度要求極高。厚聲貼片電阻2512在此領域應用于電池管理系統(BMS)、電機驅動單元(如ABS、ECU)、發動機控制單元以及充電系統中，進行高精度的電流監控。其四端子結構(部分型號)能抵抗振動和溫度變化的影響，確保在惡劣環境下仍能提供準確數據。符合AEC-Q200標準的合金電阻也常用于這些關鍵系統，保障汽車的安全運行。

3. 工業自動化領域

在工業自動化控制系統，如可編程邏輯控制器(PLC)、伺服驅動器、變頻器和機器人控制器中，厚聲貼片電阻2512廣泛用于實時的電流反饋和閉環控制。在電機驅動電路中，它幫助精確控制電流波形，實現電機的平滑調速和扭矩控制，同時提供過流保護功能。其優異的溫度穩定性和低溫度系數，使其能適應工業環境中的溫度波動，確保系統的長期穩定運行。

4. 精密測量領域

在需要高精度測量的實驗室設備、數字萬用表、傳感器接口電路以及數據采集系統中，厚聲貼片電阻2512能顯著提高測量精度。它通過獨立的電壓檢測端子(部分四端子型號)消除了引線電阻帶來的誤差，非常適合微弱信號的精確測量。例如，在電子秤、煙霧報警器傳感器、醫療監測設備以及高精度電源中，厚聲貼片電阻2512能確保測量結果的可靠性和重復性。

5. 消費電子與通信設備領域

盡管2512封裝相對較大，但在一些對功率和精度有要求的消費電子和通信設備中，如大功率音頻放大器、液晶顯示器(LCD)控制板、電腦電源管理、網絡設備以及射頻功放電路中，厚聲貼片電阻2512仍有其用武之地。它們用于反饋網絡、濾波電路和電流檢測，有助于提升設備性能和可靠性。

四、厚聲貼片電阻2512的選型與采購建議

在選用厚聲貼片電阻2512時，需根據實際電路需求關注以下技術細節：

功率匹配：根據電路負載選擇1W、2W或3W型號，確保長期穩定運行。大電流場景需選擇2W或3W型號以降低溫升。

精度考量：精密測量場景可選±1%高精度版本;常規應用±5%已滿足需求，兼顧成本與性能。

溫度特性：關注溫度系數，確保在寬溫環境下仍能保持穩定的電阻特性。

散熱設計：高功率應用中建議增加散熱銅箔或優化PCB布局，控制溫升。

焊接規范：遵循無鉛工藝，焊接溫度≤260℃(≤10秒)，避免熱損傷影響電阻壽命。

厚聲貼片電阻2512以其卓越的性能特點和廣泛的應用場景，在電子元件領域占據著重要地位。無論是電源管理、汽車電子、工業自動化還是精密測量等領域，它都能發揮關鍵作用，為電路系統的穩定運行提供可靠保障。
